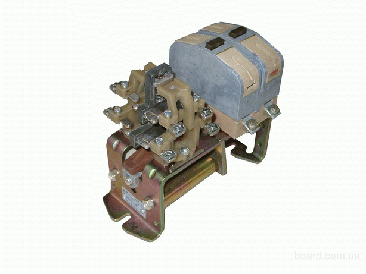

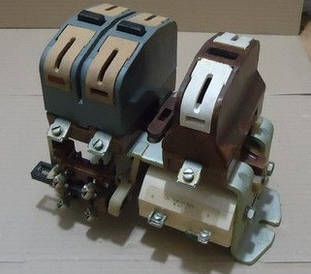

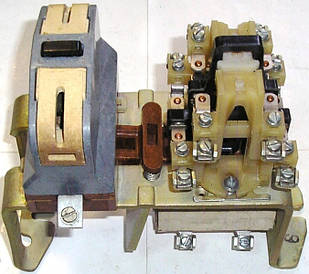

Контактори МК

Контактори серії МК призначені для роботи в силових електричних ланцюгах і ланцюгах керування постійного струму при напрузі до 220В постійного струму (крім контакторів МК1-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постійного струму (контактори МК1-20М) і до 380 В змінного струму 50,60 Гц (контактори МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МКЗ-20Д) загальнопромислових установок, а також для комутації електричних ланцюгів тепловозів і електровозів на напругу 220 В постійного струму.

Контакторы МК1-20Д, МКЗ-20Д применяются в лифтовых низковольтных комплектных устройствах управления, МК1-20М для вагонов метрополитена.

Контакторы МК1-20, МК2-20, МКЗ-20, МК4-20 могут применяться при работе в силовых цепях постоянного тока при напряжении 440 В как однополюсные аппараты, при этом главные контакты должны быть соединены последовательно.

Контакторы МК1-20, МК1-30, МК2-20, МК2-30 могут применяться при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.

Конструкція контактів допоміжної ланцюга допускає перетворення замикаючих контактів у тих, що розмикають і навпаки. При цьому число розмикальних контактів повинно бути не більше 50% від загального числа контактів допоміжної ланцюга.

Два однотипних контактора з замикаючими головними контактами, розташовані поруч, допускають установку механічного блокування.

Контактори допускають установку як на ізоляційних або металевих заземлених панелях, так і на рейках.

Основные технические данные
Номинальный ток, А 160, 250, 400, 630
Номинальное напряжение, В
постоянноно тока
переменного тока до 100
до 380
Номинальное напряжение постоянноно тока втягивающей катушки (сети), В 24(27), 48(50), 75, 110, 220
Номинальный длительный ток вспомогательных контактов, А 10
Номинальное напряжение контактов вспомогательной цепи, В
постоянного тока
переменного тока от 110 до 220
от 110 до 660
Механическая износостойкость контакторов, млн. циклов ВО, не менее
на номинальные токи 40,63 А и МК1-20М
на номинальные токи 100, 160 А 16
10
Степень защиты IP00
Режим работы продолжительными, прерывисто-продолжительный. повторно-кратковременный, кратковременный
Присоединение внешних проводников переднее
Потребляемая мощность, Вт, не более 45
Климатическое исполнение У3, Т3, УХЛ3
