"Магнітні пускачі-технічні характеристики"

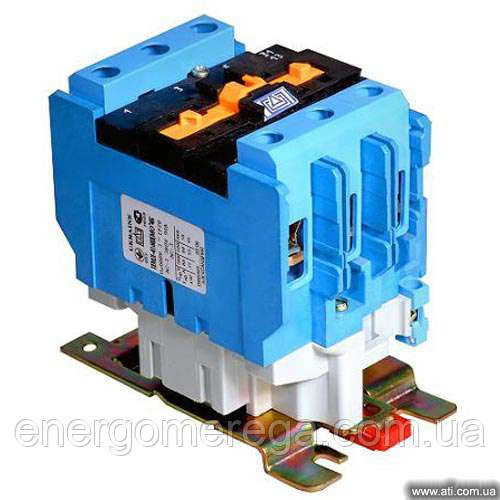

Пускачі електромагнітні. Загальний огляд

Пускач електромагнітний загальнопромислового призначення – комутаційний електричний апарат, призначений для пуску, зупинки і захисту трифазних асинхронних електродвигунів з короткозамкненим ротором безпосереднім підключенням обмоток статора до мережі і розривом струму в них без попереднього введення в ланцюг додаткових опорів.

З урахуванням використовуваних на практиці схем на електромагнітні пускачі покладають додаткові функції:

- реверсування напрямку обертання двигуна шляхом зміни послідовності підключення фаз мережі до обмоток;

- зміна схеми включення обмоток двигуна Y/D;

- захист двигуна від перевантажень і перегріву, зниження опору ізоляції і т. п.

Враховуючи вимоги до пускателю, як елементу схеми автоматичного управління, на нього часто покладають ряд допоміжних функцій:

- електричне і механічне блокування можливості одночасного включення контакторів у реверсивних схемах;

- створення ланцюгів для місцевого і дистанційного керування пускачем;

- захист від небажаних режимів роботи;

- контроль і сигналізація про стан силових ланцюгів, ланцюгів управління.

Випускаються промисловістю магнітні пускачі розраховані на застосування в різних кліматичних поясах, розміщення в різних умовах. У відповідності з ГОСТ 2491-82 електромагнітні пускачі призначені для роботи у категорії застосування АС-3 (прямий пуск електродвигунів з короткозамкненим ротором, відключення електродвигунів, що обертаються) і повинні допускати роботу в категорії застосування АС-4 (пуск, відключення і гальмування противовключением електродвигунів з короткозамкненим ротором).

Комутаційна зносостійкість апаратів в цих категоріях перевіряється в умовах, що моделюють включення і відключення асинхронного двигуна, відповідного за параметрами номінальним даними пускача, в режимах, визначених категорією застосування пускача.

Як до елементу систем автоматичного управління до електромагнітних пускачів пред'являються високі вимоги по зносостійкості. Пускачі випускаються в трьох класах комутаційної зносостійкості (А, Б і В).

Пускачі головним чином призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім підключенням до мережі, зупинки і реверсування трифазних асинхронних електродвигунів з короткозамкненим ротором при напрузі до 380 і 660В змінного струму частотою 50Гц. При наявності теплових реле пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості. Пускачі з обмежувачами перенапружень, придатні для роботи в системах управління із застосуванням напівпровідникової техніки.

Класифікація:

Пускачі класифікуються за: - вигляді схеми включення навантаження (як правило електродвигуна) нереверсивний або реверсивний - по номінальному напрузі головного ланцюга - з категорії розміщення

• ...ступінь захисту ІР00 (відкриті): для установки в опалювальних приміщеннях на панелях, у закритих шафах та в інших місцях, захищених від попадання води, пилу і сторонніх предметів
• ...ступінь захисту IP40 (в оболонці): для установки всередині не опалювальних приміщень, в яких навколишнє середовище не містить значної кількості пилу і виключено попадання води на оболонку пускача
• ...ступінь захисту IP54 (в оболонці), для внутрішніх та зовнішніх установок в місцях, захищених від безпосереднього впливу сонячного випромінювання і атмосферних опадів

- за наявності кнопкового поста на корпусі пускача - кнопок «пуск» і «стоп» (п+с) на нереверсивних пускачах, або кнопок «пуск вперед», «пуск назад» і «стоп» (ппз)на реверсивних пускачах. Деякі модифікації пускачів передбачають наявність на корпусі сигнальної лампи «включено» - за наявності додаткових (сигнальних, блокувальних) контактів, можуть бути замикаючими (з) або размыкающими (р) у різних комбінаціях з числа

додаткові контакти можуть бути вбудовані в пускач або виготовлені у вигляді окремої приставки. Частина додаткових контактів може бути використана в схемі пускача, наприклад, в реверсивному пускачі - для здійснення - за родом струму і по напрузі втягуючої котушки - змінного струму на різні напруги з стандартного ряду - за наявності теплового реле.

Теплові реле характеризуються номінальним струмом неспрацьовування на середній установці і, як правило, допускають регулювання струму неспрацьовування в межах ±15% від номінального значення. Пускачі можуть комплектуватися обмежувачами перенапруг, різними установочними виробами і т. д.

Нормовані технічні характеристики

До найважливішим характеристикам пускача відносяться:

• Максимально допустимий струм головного ланцюга в амперах. Нормується для режиму роботи пускача АС-1, АС-3 або АС-4 окремо для кожного із значень напруги головною ланцюга, тобто робочого напруги пускача;
• Максимально допустима напруга головного ланцюга (В);
• Напруга живлення втягуючої котушки (В). Може бути вибрано з ряду 24, 36, 42, 110, 220, 380В змінного струму. Деякі типи пускачів виготовляються з магнітною системою з харчуванням котушки керування постійним струмом, при цьому їх включають у ланцюг змінного струму через випрямляч.
• Комутаційна зносостійкість. Обчислюється в мільйонах циклів включення-виключення. Для визначення комутаційної зносостійкості необхідно задати режим роботи пускача, напруга головного ланцюга, струм головного ланцюга (або потужність керованого двигуна) і, за відповідною номограмою, наведеною у технічному описі пускача, визначити гарантоване число включень-відключень. При цьому необхідно врахувати, що режим роботи пускача враховує частоту включень-відключень в годину.
• Максимально допустимий струм допоміжних контактів. Обчислюється в амперах при заданій напрузі на контактах.
• Потужність, споживана втягує котушкою (зазначається у ватах)

Таким чином, надійна робота пускача визначається цілим рядом факторів, які необхідно правильно оцінити на етапі його вибору.

При виборі пускача широко застосовується термін «величина пускача».

Цей термін умовний і характеризує допустимий струм контактів головною ланцюга пускача.

При цьому мається на увазі, що напруга головного ланцюга становить 380В і пускач працює в режимі АС-3.

Максимальний струм головною ланцюга становить:

Допустимий струм контактів головною ланцюга відрізняється від наведених вище в залежності:

Від категорії застосування - АС-1, АС-3 або АС-4: АС-1 - навантаження пускача чисто активна або мало індуктивна;

АС-3 - режим прямого пуску двигуна з короткозамкненим ротором, відключення електродвигунів, що обертаються;

АС-4 - пуск електродвигуна з короткозамкненим ротором, відключення нерухомих або повільно обертових електродвигунів, гальмування протитечією.

Зі збільшенням номера категорії застосування допустимий струм контактів головною ланцюга, при рівних параметрах комутаційної зносостійкості, зменшується;

Від напруги на контактах головного ланцюга. При збільшенні напруги допустимий струм контактів падає.

Для деяких типів пускачів величина пускача вказується при напрузі головних контактів, відмінному від 380В.

- Магнітні пускачі серії ПМ12

- Магнітні пускачі серії ПМЕ

- Магнітні пускачі серії ПМА

- Магнітні пускачі серії ПМЛ

- Магнітні пускачі серії ПМС
