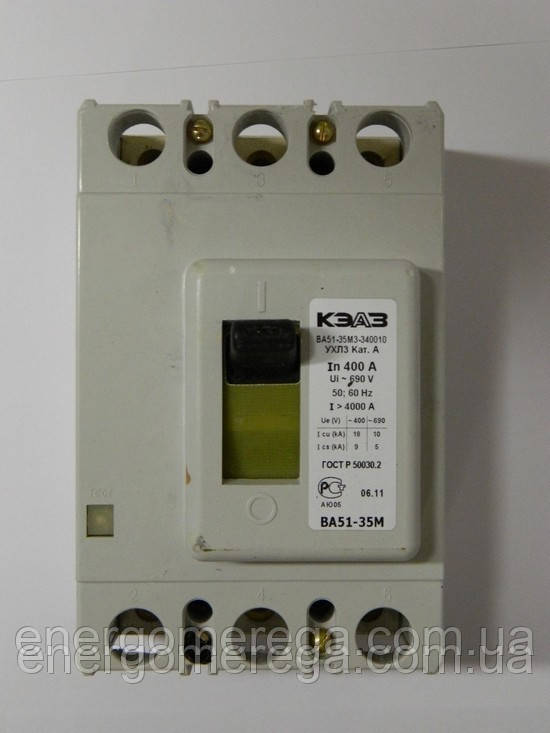

Автоматичний вимикач ВА 5135 100А
Интернет-магазин "Energomerega" реалізує автоматичні вимикачі ВА 5135 со склада в Киеве. Звертаючись до нашої компанії, Ви отримаєте кваліфіковану відповідь на Ваше запитання,будемо раді Вам допомогти у виконанні поставлених завдань.Широкий і якісний асортимент цієї продукції приємно здивують Вас.Вибір автоматичних вимикачів Наш магазин — це оптимальне співвідношення ціни та якості.
Автоматичний вимикач ВА широкого застосування. Використовується (у складі апаратури розподілу електроенергії) для захисту споживачів у житлових і громадських будівлях. Має комбінований розчіплювач.
Вимикачі ВА 5135 призначені для застосування в електричних ланцюгах змінного струму частоти 50, 60 ГЦ напругою до 690 В і постійного струму до 440 В із робочими струмами до 400 А.
Автоматичні вимикачі ВА 5135 призначені для нечастих оперативних увімкнень і вимкнень ліній (до 3 на годину) і для захисту цих ліній від перевантажень і коротких замикань.
Структура умовного позначення ВА51ХХ:
ВА — вимикач автоматичний
[1] — 51 серії вимикачів;
[2] — умовне позначення номінального струму вимикача: 35-400 А;
М- модифікації
[3] — позначення виконання за номінальним струмом: 1-100А
[4] — позначення виконання за кількістю полюсів і кількістю максимальних розчіплювачів струму: 1-однополюсний з максимальним розчіплювачем струму; 3-триполюсний із максимальним розчіплювачем струму в кожному полюсі; 8-двох-полюсний із максимальним розчіплювачем струму в кожному з двох полюсів;
[5] — виконання максимальних розчіплювачів струму в зоні захисту: 3 — розчепивши зону струмів КЗ; 4 — розчіплювач у зоні струмів КЗ і перевантаження;
[6] (4,7] — позначення виконання за додатковими збірними одиницями: 00 (45) — без додаткових вузлів; 11 (46) — вільні контакти (вк); 12 (62) — роздільник незалежний (РН); 13 (52) — сортувач мінімальної напруги (РМН); 15 (49) — почеплювач нульової напруги (РНН); 18 (47) — вільні контакти та розчіплювач незалежний (вк РН); 23 (56) — вільні контакти та розчіплювач мінімальної напруги (в к РМН); 25 (54) — вільні контакти та розчіплювач нульової напруги (вк РНН). (цифрови в дужках-перезначення відповідного виконання додаткових складальних одиниць, що мають додатковопровідний контакт сигналізаї автоматичної відключення (вкс)).
[8] — позначення виду привода та встановлення вимикача: 1-ручний привод, стаціонарний; 3- електромагнітний привод, стаціонарний; 5-ручний дистанційний привод, висувне виготовлення; 7-електронний привод, висувне вироблення.
[9] — позначення за додатковим механізмом: 0-немає; 5-ручний дистанційний привод; 6-пристрій для блокування «вимкнено».
[10] — ступінь захисту за ГОСТ 14255-69: 20-IP20; 00-IP00.
[11] — кліматичне виконання й категорія розміщення (УХЛ3.1, УХЛ3, Т3) за ГОСТ 15543.1-89.
Основні | |
---|---|
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Механічна зносостійкість | 1000 циклів |
Комутаційна зносостійкість | 2000 циклів |
Технічні характеристики | |
Номінальний струм | 100 А |
Кількість полюсів | 3 шт. |
Частота струму | 50 Гц |
Користувацькі характеристики | |
Номінальна напруга змінного струму,В | 690 |
Установка електромагнітного розчіплювача змінного струму,А | 630;1000 |
Номінальна напруга постійного струму,В | 440 |
Гранична коммутац.спосіб. при 380В,кА | 18 |
Уставки номінальних струмів теплового розчіплювача, А | 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400 |
Вид розчіплювача | Електромагнітний;теплової |
Установка електромагнітного розчіплювача постійного струму,А | 800 |
- Ціна: 1 690 ₴
- Під замовлення
1 690 ₴
