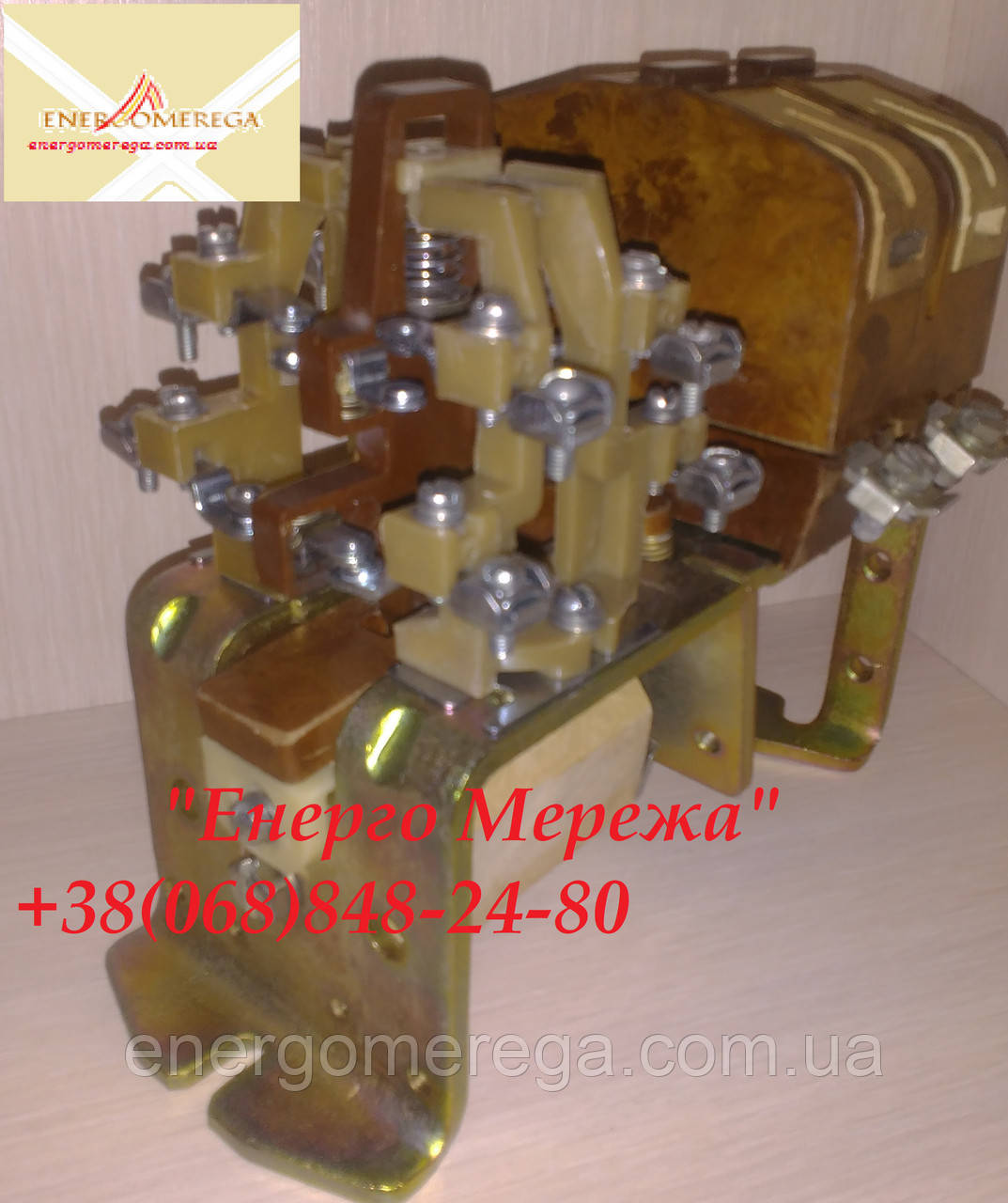

Контактор МК 2-30 63А 75В, фото 1
Контактор МК 2-30 63А 75В, фото 3
Контактор МК 2-30 63А 75В, фото 4

Контактор МК 2-30 63А 75В

Опис
Характеристики
Інформація для замовлення

Контактор МК 2-30

Контактори електромагнітні серії МК застосовуються на рухомому складі рейкового транспорту, тролейбусів і в загальнопромислових стаціонарних установках. Призначені для комутування силових електричних ланцюгів і ланцюгів керування постійного та змінного струму.

МК 2-30 ,МК 2-20, МК 2-22, МК 2-10 це контактори постійного струму, розрахунку на роботу з струмом до 63 А, з напруга котушки керування 24,110,220 в.

Контактори серії МК призначені для роботи в силових електричних ланцюгах і ланцюгах керування постійного струму за напруги до 220 В постійного струму (крім контакторів МК1-20Д, МКЗ-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постійного струму (контактори МК1-20М) і до 380 В змінного струму 50,60 Гц (контактори МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МКЗ-20Д) загальнопромислових установок, а також для комутування електричних ланцюгів тепловозів і електровозів на напругу 220 В постійного струму.

Контактори серії МК 2-30 постійного струму двополюсні використовуються в ланцюгах напругою 110 в, 220, 320 в, 24 в, 50 в, 75 в і струмом 40 А та 63 А.

Електромагнітні контактори постійного струму типу МК 2 є пристроями комутації силових електричних ланцюгів. Контактори цієї серії застосовуються на рухомому складі рейкового транспорту, у ліфтових установках, у загальнопромислових силових установках.
Конструкція контакторів зібрана на П-подібній скобі. Головна контактна система містить контактну колодку з нерухомими контактними скобами та дугогасними котушками, а також дугогасильну камеру та траверси з контактними мостами. Фіксація дугогасної камери відбувається завдяки пружним колодкам. До складу допоміжної контактної системи входять контактні колодки зі встановленими на них скобами нерухомих контактів, а також траверси з рухомими контактними мостами.
Електромагнітні контактори МК 2 призначені для роботи в таких режимах: тривалий, переривчасто-тривалий, повторно-кратковремний і короткочасний.
Залежно від ступеня комутаційної зносостійкості контактори позначаються А або Б.

Структура умовного позначення

МК Х ― Х Х Х Х 3 Х:

МК

- серія;

X

- величина контактора залежно від номінального струму головного ланцюга: 1 - 40А; 2 – 63А; 3 – 100А; 4 – 160А;

X

- кількість замикальних контактів;

X

- кількість розмикальних контактів;

X

- модифікація контактора: Б — для приводу високовольтних вимикачів, Д — для ліфтових станцій керування, М — для ліфтових станцій керування, М — для рухомого складу (вагонів метро);

X 3

- кліматичне виконання (У, УХЛ, Т) і категорія розміщення за ГОСТ 15150-69;

X

— модифікація контактора за комутаційною зносостійкості: А, Б.

Основні технічні характеристики

Найменування параметрів

Значення параметра

Номінальний струм, А

20,40,63,100,160

Номінальна напруга:

    ― постійний струм

    — змінний струм

До 1000

Номінальна напруга постійного струму втягувальної котушки (мережі), В

До 380

Номінальний тривалий струм допоміжних контактів, А

24(27),48(50),75,110,220

Номінальна напруга контактів допоміжного ланцюга, В

    ― постійний струм

    -змінний струм



От 110 до 220

От 110 до 660

Механічна зносостійкість контакторів, млн циклів В, не менш ніж

- на номінальні струми 40,63А і МК-1-20М

- на номінальні струми 100,160А





16

10

Ступінь захисту

IP 00

Режим роботи

Тривалий,

Переривно-тривалий,

Повторно-кратковремний,

Короткостроковий

Приєднання зовнішніх провідників

Переднє

Споживана потужність, Вт, не більш ніж

45

Кліматичне виготовлення

У3,Т3, УХЛ3



Тип Номінальний
струм,
А
Напруга
котушки,
В
Потреб.
потужність,
не більш ніж
В
Кількість контактів Маса,
кг
марка
головного ланцюга спалах-гойдалка
зам-їх роз-ї зам-їх роз-ї
МК 1-01 40 24,
75,
110,
220,
45 - 1 2 2 3,6
МК 1-10 40 45 1 - 2 2 3,6
МК 1-11 40 45 1 1 2 2 4
МК 1-20 40 45 2 - 2 2 4
МК 1-22 40 45 2 2 2 2 4,7
МК 1-30 40 45 3 - 2 2 4,2
МК 1-66 40 45 - - 6 6 3,7
МК 2-01 63 24,
75,
110,
220,
45 - 1 2 2 3,6
МК 2-10 63 45 1 - 2 2 3,6
МК 2-11 63 45 1 1 2 2 4
МК 2-20 63 45 2 - 2 2 4
МК 2-30 63 45 3 2 2 4,2
МК 3-01 100 24 75  110
220
45 - 1 2 2 3,8
МК 3-10 100 45 1 - 2 2 3,8
МК 3-11 100 45 1 1 2 2 4,5
МК 3-20 100 45 2 - 2 2 4,2
МК 4-01 160 24, 75, 110,
220
45 - 1 2 2 3,9
МК 4-10 160 45 1 - 2 2 4
МК 4-11 160 45 1 1 2 2 4,7
МК 4-20 160 45 2 - 2 2 4,2
МК 5-10 250 24, 75,
110, 220
75 1 - 2; 3; 1 2; 1; 3 6
МК 5-20 250 150 2 - 2; 3; 1 2; 1; 3 12
МК 6-10 400 24, 75,
110,
220,
75 1 - 2; 3; 1 2; 1; 3 6
МК 6-20 400 150 2 - 2; 3; 1 2; 1; 3 12
МК 6-30 400 230 3 - 2 2 18

Основні
Ступінь захисту IP0
Номінальна робоча напруга380 В
Тип керуючого струмуПостійний
Країна виробникУкраїна
Номінальний струм63 А
Частота струму50 Гц
Габаритні розміри
Вага4.2 г
  • Ціна: від 7 800 ₴
  • В наявності

від 7 800 ₴
