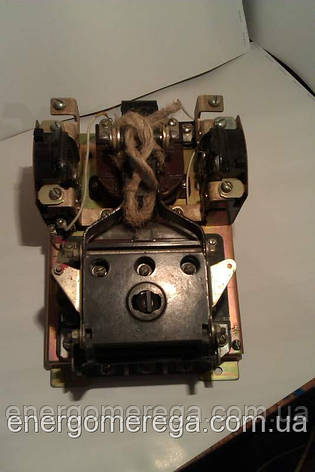

  • Пускач магнітний ПАЕ 511, фото 2
вправо
Пускач магнітний ПАЕ 511

Пускач магнітний ПАЕ 511

  • В наявності

2 000 грн.

+380688482480
  • +380991752649
повернення товару протягом 14 днів за домовленістю
Пускач магнітний ПАЕ 511
Пускач магнітний ПАЕ 511В наявності
2 000 грн.
Купити
+380688482480
  • +380991752649
Опис
Характеристики
Інформація для замовлення

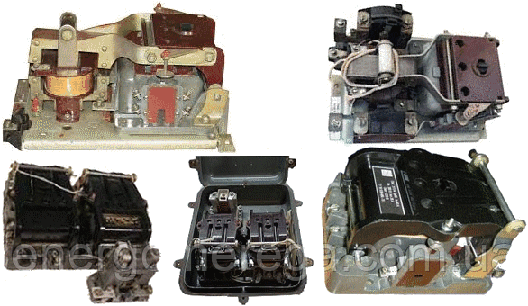

Магнітний пускач ПАЕ 511

   Інтернет-магазин "Енерго Мережа" реалізує  магнітні пускачі серії ПАЇ.

Вибір продукції нашої компанії ― це оптимальне співвідношення ціни і якості.

Магнітні пускачі ПАЕ 500 призначені для дистанційного пуску і зупинки, а також (при наявності реле ) для захисту від перевантажень трифазних асинхронних електродвигунів з короткозамкненим ротором, що працюють в умовах помірного клімату при напрузі до 500 В , частотою 50 і 60 Гц ,температурі навколишнього середовища від -40 до +40 0С.

Пускачі розраховані для роботи в тривалому та повторно-короткочасному режимах з частотою 600 включень в годину при тривалості включення ПВ 40%.

В таб.1 наведено номінальні потужності керованих електродвигунів,що є максимальним для пускача.

Таблиця 1

Основні технічні дані пускача типу ПАЇ-500

Величина пускача

Максимальна потужність електродвигуна при напругах, кВт

Номінальний струм, А





36В

110В

127В

220В

380В

500В



Відкрите

виконання

Захищене

виконання



V

4,0

13

17

30

55

40

110

106



Магнітний пускач ПАЇ 500 складається з триполюсні контактора теплових реле і двох блок-приставок.

Кожен пускач має 2з і 2р блокконтакта.

Пускачі ПАЕ 500 мають виконання по комутаційної зносостійкості Б і В.

Виконання Б - пускачі ПАЕ 500 призначені для автоматизованого електроприводу.

Виконання - пускачі ПАЕ 500 призначені для ручного електроприводу.

Комутаційна зносостійкість пускачів ПАЇ 500 для виконань:

Б - 1,0 млн. циклів включень-відключень категорії застосування АС-3;

В - 0,5 млн. циклів включень-відключень категорії застосування АС-3;

Б - 0,14 млн. циклів включень-відключень категорії застосування АС-4;

В - 0,07 млн. циклів включень-відключень категорії застосування АС-4.

Пускачі ПАЕ 500 мають ресурс не менше 10 млн. циклів за умови використання запасного упору і втулок,що поставляються з пускачами на вимогу споживачів.

Механічна зносостійкість пускачів ПАЇ 500 всіх виконань 5 млн. циклів.

Пускачі ПАЕ 500 в оболонках (ПАЇ-521,ПАЇ-522) виготовляються тільки у виконанні Ст.

Втягує котушка забезпечує надійну роботу пускача при напрузі в мережі від 85 до 105% номінального.

Всі обмотувальні дані вказані на маркувальній табличці котушки і в табл.2.

Таблиця 2

Обмотувальні дані втягуючих котушок пускачів ПАЇ 500

Величина пускача

Каталожний

номер

Напруга котушки,

В

Діаметр дроту без ізоляції, мм

Число витків

Струм котушки,

А







V

ДК-50-1

ДК-50

ДК-51-1

ДК-51

ДК-52

ДК-53

ДК-56

ДК-59

24

36

42

110

127

220

380

500

1,5

1,18

1,06

071

0,63

0,5

0,355

0,315

130

198

229

605

700

1200

2070

2730

2,240-2,960

1,250-1,770

1,088-1,472

0,540-0,680

0,434-0,585

0,250-0,365

0,160-0,206

0,126-0,154

Захист двигуна від перевантажень

У пускач ПАЇ 500 (5 величини) може вбудовуватися за два теплових реле типу ТРП-150.

При перевантаження електродвигуна на 20% і вище реле відключає його протягом не більш 20 хв.,якщо пускач був нагрітий номінальним струмом до усталеної температури при температурі навколишнього середовища +35 0с. Якщо температура навколишнього середовища нижче +35 0С,повідець механізму уставки слід пересунути в бік мінуса шкали враховуючи, що одна поділка шкали(ступінь) відповідає зміні температури на 100

Тип пускача

Тип теплового реле

Кількість реле пускачі

Маркування (номер)

змінних нагрівачів реле

Пускач відкритого виконання

Пускач захищеного виконання

Номін.струм теплового елемента реле пускачі Iн, А

(розташ.регулят.уставки «0»)



Максимальний струм тривалого режиму реле не більше

Номін.струм теплового елемента реле пускачі Iн, А

(розташ.регулят.уставки «0»)

Максимальний струм тривалого режиму реле не більше

По відношенню до

Ін. о.

В амперах

По відношенню до

Ін. о.

В амперах

ПАЇ 500

ТРП-150



50

50

1,25 Ін. о.

62,5

42

1,25 Ін. о.

52,5

60

60

75,0

51

63,8

80

77

96,3

71

88,7

100

94

1,15 Ін. о.

108,5

86

1,2 Ін. о.

103,0

120

112

0,95 Ін. о.

106,5

98

1,05 Ін. о.

103,0

Розшифровка маркування:

У загальному випадку маркування (умовне позначення) пускача виглядає так:


ПАЇ XYZ У3

де ПАЇ – умовне позначення пускача;

X – цифра вказує на величину пускача або його номінал:


3 – третя величина, 40А;
4 – четверта величина, 63А або 80А;
5 – п'ята величина, 100А;
6 – шоста величина, 160А.

Y – цифра позначає виконання:


1 – звичайне відкрите виконання (IP00);
2 – звичайне захищене виконання (IP30);
3 – звичайне пиловологозахищене виконання (IP54);
4 – звичайне пылебрызгонепроницаемое виконання (IP65);
5 – збільшений корпус з захистом IP30;
6 – збільшений корпус із захистом IP54 (несуттєве проникнення пилу);
7 – збільшений корпус із захистом IP65 (непереборна перешкода для пилу і струменів води).

Z – цифра визначає реверсивність, наявність реле і кнопок:


1 – пускач без реле нереверсивний;
2 – пускач з реле нереверсивний;
3 – пускач без реле реверсивний;
4 – пускач з реле реверсивний;
5 – пускач в корпусі з кнопками «пуск» і «стоп», без теплового захисту;
6 – пускач в корпусі з кнопками «пуск» і «стоп», укомплектований тепловим реле.

У3 – допускається експлуатація в помірному макроклимате в категорії розміщення 3 (приміщення з покрівлею, без опалення, з природним рухом повітря).

Основні
Мінімальна температура навколишнього середовища-40 град.
Максимальна температура навколишнього середовища40 град.
Тип керуючого струмуЗмінний
Теплове реле  Ні
Кількість розмикальних контактів2 шт.
Тип кріпленняГвинтове
Максимальна потужність55 кВт
Кількість замикаючих контактів2 шт.
Частота струму  50 Гц
Тип контактора  Нереверсивний
Номінальний струм100 А
Наявність корпусуНі
Користувацькі характеристики
Ступінь захисту IP0
