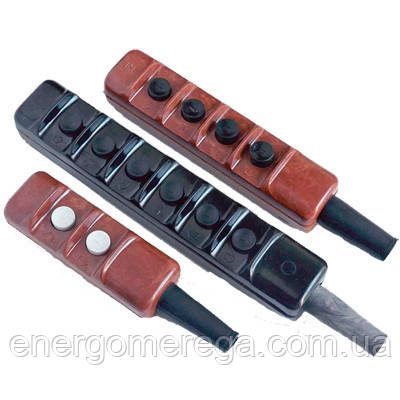

Пост тельферный 4-х кнопковий ПКТ-40 (аналог СОВ-62)

Кнопкові пости ПКТ-20, ПКТ-40, ПКТ-60 призначені для комутації електричних ланцюгів керування змінного струму частотою 50-60Гц напругою до 660В і постійного струму напругою до 440В. Основне призначення Кнопкових постів ПКТ-20, ПКТ-40, ПКТ-60 - це дистанційне керування електромагнітними пускачами електричних вантажопідйомних тельферів, у зв'язку з чим їх часто називають Тельферными постами.

Тельферный пост ПКТ виготовлений у вигляді пластмасової панелі, з вбудованими циліндричними кнопковими штовхачами, і пластмасової кришки, що закриває доступ до електричних контактів. Панель і кнопки являють собою монолітне виріб, без можливості заміни вийшов з ладу елемента. Кнопковий пост ПКТ підвішується на кабелі, за допомогою гумового манжета, і знаходиться у вільному положенні.

     Тельферные посты управления ПКТ различаются по количеству установленных кнопок:
- Пульт ПКТ-20 - 2 кнопки управления;
- Пульт ПКТ-40 - 4 кнопки управления;
- Пульт ПКТ-60 - 6 кнопок управления.

     Каждая кнопка, Тельферного поста ПКТ, оснащена двумя медными, изолированными друг от друга, контактами в сочетании 1 замкнутый + 1 разомкнутый. Для исключения случайного включения управляемого объекта, в электрическую цепь Пульта ПКТ добавлен ключ, без установки (включения) которого, нажатие кнопок не будет вызывать какого-либо действия. Электрическая схема прилагается к каждому пульту.

Структура умовного позначення ПКТ-ХХХ2:

ПКТ - пост кнопковий тельферный;
X - номер серії;
X - загальна кількість керуючих елементів (штовхачів): 2; 4; 6;
X - число двухоперационных керуючих елементів (штовхачів): 0; 2; 4; 6;
Х2 - кліматичне виконання (У, Т, ХЛ) і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543-70.

Пости управління ПКТ-20, ПКТ-40, ПКТ-60 розраховані на роботу в таких умовах:
- Номінальна напруга змінного струму - до 660В, при частоті 50-60Гц;
- Номінальна напруга постійного струму - до 440В;
- Номінальний струм - 6,3 А;
- Кліматичне виконання - "У2" по ГОСТ 15150-69.
