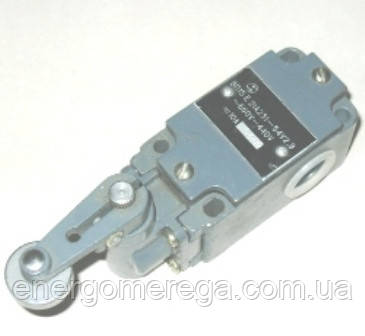

Кінцевий вимикач ВП-15 231

XX — перші два символи

Позначення типу апарата — ВП

Х Х- наступні 2 символи

Умовне позначення номера серії — 15

Х Х - двозначне число (21)

Умовне позначення номінальної сили струму — 10 А

Х — буква

Умовне позначення груп комутаційної зносостійкості:
для вимикачів напівмиттєвої дії:
А - 2,5х1000 000 циклів;
Б — 1,0х1000 000 циклів;
для вимикачів прямої дії:
А - 4,0х1000 000 циклів;
Б — 2,0х1000 000 циклів;

Х - цифра

Умовне позначення кількості комутованих ланцюгів за один хід штовхача приводного елемента:
1 — штовхач;
2 — штовхач із роликом;
3 важіль із роликом зі змінним кутом встановлення;
6 — пружинний важіль;
9 — важіль із роликом, що регулюється за довжиною.

Х - цифра

Умовне позначення способу кріплення та введення провідників:
1 — базове кріплення нарізне неущільне введення (1 або 3 введення)

Х Х — двозначне число

Умовне позначення ступеня захисту за ГОСТ 14254-80; IP54-54

Х Х - буква и цифра

Умовне позначення виконання за кліматичним впливом за ГОСТом 15150-69: У2, Т2.

Х - цифра

Група додаткових ознак:
для вимикачів напівмиттєвої дії:
1 - один замикальний контакт;
2 - один розмикальний контакт;
3 — один замикальний і один розмикальний контакти;
для вимикачів прямої дії:
6 — один замикальний контакт;
7 - один розмикальний контакт;
8 — один замикальний і один розмикальний контакти;
