"Еnergomerega" виробничо - торгове підприємство

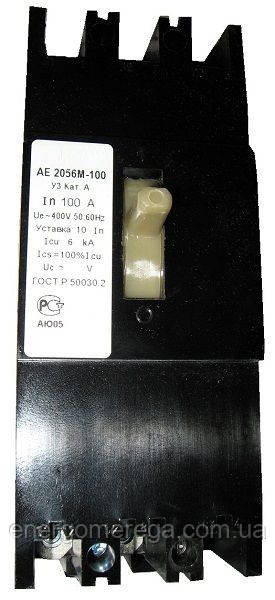

Автоматичний вимикач АЕ 2056 16А-20А, фото 2

Автоматичний вимикач АЕ 2056 16А-20А

Опис
Характеристики
Інформація для замовлення

Автоматичний вимикач  АЕ 2056

Интернет-магазин "Energomerega" реалізує автоматичні вимикачі загальнопромислового застосування зі складу в Києві: автоматичні вимикачі серії АЕ 2056. Під час звернення в нашу компанію Ви отримаєте кваліфіковану відповідь на Ваше запитання,будем раді Вам допомогти у виконанні поставлених завдань.Широкий і якісний асортимент цієї продукції приємно здивують Вас.Вибір автоматичних вимикачів Наш магазин — це оптимальне співвідношення ціни та якості.

Вимикачі автоматичні серії АЕ20 (АЕ2023, АЕ2026, АЕ2043, АЕ2044, АЕ2046) і серії АЕ20М (АЕ2033М, АЕ2036М, АЕ2043М, АЕ2046М, АЕ2043МП, АЕ2046МП, АЕ2049МП, АЕ2053МП, АЕ2056МП, АЕ2053ММ, АЕ2056ММ, АЕ2063, АЕ2066) класифікуються за номінальною напругою, номінальним струмом,  наявності вільних контактів, про розчісування, наявності температурної компенсації, ступеня захисту від впливу довкілля та від зіткнення з струмовідними частинами,наявності регулювання втомилки за струмом спрацьовування теплових розчіплювачів, номінальному струму максимальних розчіплювачів, класу зносостійкості, кліматічному виготовленню.

 Автоматичний вимикач АЕ 2056 -  діапазон робочих струмів 16-125А,кількість полюсів 3

Структура умовного позначення АЕ20 [*][*][*][*][*][*][*][*][*][*][*][*]:

АЕ — вимикач автоматичний;

20 — номер розробки;

[*] — величина вимикача залежно від номінального струму (2 ⁇ 16 А; 325 А; 4 ⁇ 63 А; 5 ⁇ 100 А; 6160 А);

[*] — число полюсів у комбінації з максимальними розчіплювачами струму (3 — триполюсні з електромагнітними максимальними розчіплювачами струму; 4 — однополюсні з електромагнітними та тепловими максимальними розчіплювачами струму; 6 — триполюсні з електромагнітними та тепловими максимальними розчіплювачами струму; 9 — триполюсні з тепловими максимальними розчіплювачами струму);

[*] — наявність букви М — для вимикачів модернізованих (АЕ2030М; АЕ2040М; АЕ2050ММ);

[*] — наявність букви П — для вимикачів із підвищеною граничною й одноразовою комутаційною здатністю (для вимикачів АЕ2040МП, АЕ2050МП);

[*] — наявність вільних контактів (1 – без вільних контактів; 2 — один замикальний вільний контакт; 3 — один розмикальний вільний контакт; 4 — один замикальний і один розмикальний вільні контакти);

[*] — додаткові розчіплювачі (0 — без додаткових розчіплювачів; 2 — незалежний розчіплювач);

[* — температурна компенсація та регулювання номінального струму теплового розчіплювача (Р — регулювання номінального струму теплових розчіплювачів і температурна компенсація; Н — регулювання номінального струму теплових розчіплювачів без температурної компенсації; Б — без регулювання номінального струму теплових розчіплювачів і температурної компенсації для розподільних пунктів (з зменшеними габаритними розмірами); 0 — без регулювання номінального струму теплових розчіплювачів і температурної компенсації);

[*][*] — ступінь захисту (00 – IР00; 20 – IР20, 54 – IР54 (для вимикачів типу АЕ2040М);

[*] — кліматичне вироблення У, Т категорії розміщення 3 (в оболонці ступеня захисту IР00) за ГОСТ 15150 ⁇ 69, а також вироблення У, Т, УХЛ категорії розміщення 2 (в оболонці ступеня захисту IP54);

[*] — клас зносостійкості (А – перший; Б – второй).

       Технічні дані АЕ20

Номінальний струм максимальних розчіплювачів струму Iн.p для вимикачів, А:

     АЕ2020........................................................................0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16

     АЕ2030М.....................................................................0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25

     АЕ2040; АЕ2040ХХБ ....................................................10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

     АЕ2043М; АЕ2043МП; АЕ2046М; .................................0,6; 0,8; 1; 1,25; 1,6; 2;

     АЕ2046МП...................................................................2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

     АЕ2049М.....................................................................16; 20; 25; 31,5; 40; 50; 63

     АЕ2050МП...................................................................10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100

     АЕ2053ММ; АЕ2056ММ ...............................................80; 100

     АЕ2060........................................................................16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160

Номінальна напруга змінного струму головного ланцюга, В:

    для однополюсних вимикачів....................................До 440, частотою 50, 60 Гц

    для триполюсних вимикачів....................................До 380, частотою 50, 60 і 400 Гц; До 660, частотою 50, 60 Гц

Уставка за струмом спрацьовування електромагнітного розчіплювача, кратна Iном................................................................................................12

Потужність, споживана одним полюсом вимикача з тепловим і електромагнітним розчіплювачем, Вт:

    АЕ2020; АЕ2030М........................................................4

    АЕ2040........................................................................12

    АЕ2040М; АЕ2040МП ..................................................8

  Вимикачі типу АЕ 2046, АЕ 2056 за технічними характеристиками обладнані тепловим та електромагнітним захистом, АЕ 2043, АЕ 2053 без теплового захисту, тільки електромагнітна.

Місця використання вимикача АЕ 2056

Автомат під'єднують у ланцюга змінного струму частотою 50, 60 Гц напругою до 400 вольтів для забезпечення цілісності дротів і кабелів, а також асинхронних електричних двигунів. Встановлюється для усунення негативних впливів перевантажень і струмів короткого замикання. Не частіше ніж три рази на годину допускається ручне оперування.

Вимоги ГОСТа Р 50030.2 поширюються на автомати АЕ 2056.


Розчеплювачі струмів автоматичного вимикача АЕ 2056

Для розчіплення ланцюга під час короткого замикання застосовується електромагнітний розчіплювач миттєвої дії. У разі виникнення перевантаження спрацьовує тепловий розчіплювач із зворотно залежною витримкою часу.

Електромагнітний розчіплювач роз'єднує мережу:
  • за 0,2 секунди, якщо є навантаження будь-яких 2 полюсів, значенням 1,2 від струмового втоми;
  • після відрахунку 0,2 с, якщо на двох полюсах є 0,8 навантаження від струмового втоми;
  • під час відрахунку 0,2 секунд, коли кожен полюс окремо нагрудний 1,3 значення струмової втоми.
Тепловий розчіплювач на термобіметалевих елементах за температури довкілля +30 °C і присутності струму на трьох полюсах спроєктований на дві години умовного часу нерозчіплення.


Пристрій і працездатність вимикача АЕ 2056 на 80А и 100А

Автоматичний вимикач АЕ 2056 складається з корпусу, комутуювального вузла (рухомі та нерухомі контакти), теплового й ЕМ-розчіплювачів, механізму керування, дугогасних камер, затискачів для мідних або алюмінієвих провідників. В інших виробленнях додатково комплектується незалежним розчіплювачем і/або допоміжними контактами.

Механізм керування спроєктований для негайного замикання та розмиття головних контактів. Як і в інших автоматичних вимикачах, реалізований такий принцип:
  • знак «I» — положення «Ввімкнене»;
  • знак «Про» — положення «Вимикнене».
  • під час автоматичного спрацьовування ручка опиняється в середньому положенні, для повторного вмикання автомата, його спочатку зводять («Про») і потім замикають контакти («I»).
Основні
Тип ПЗВВимикач
  • Ціна: 1 000 ₴
  • В наявності

1 000 ₴
