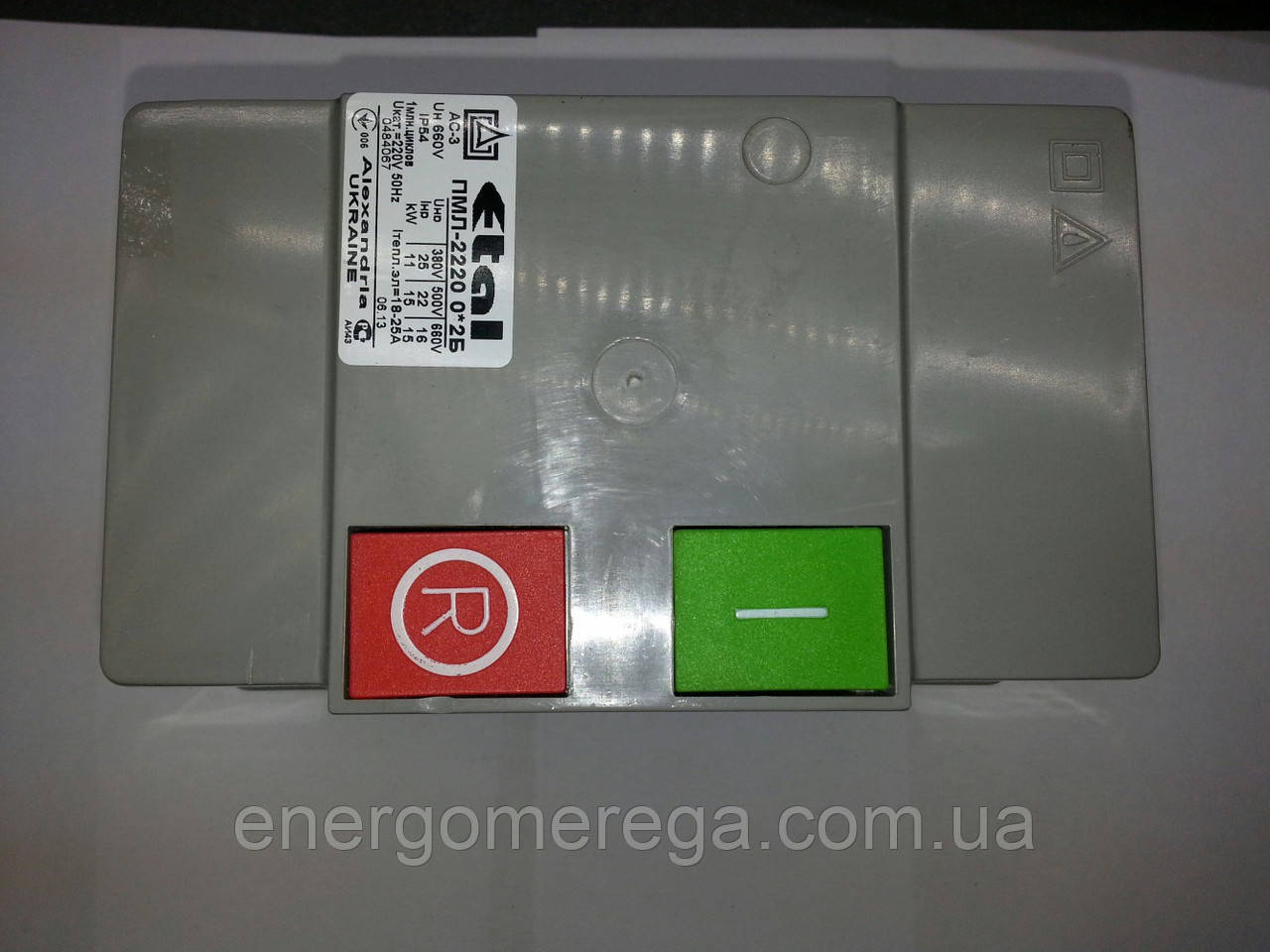

Пускач магнітний ПМЛ 2220
Інтернет-магазин "Єнерго Мережа" реалізує великий асортимент високовольтного та низьковольтного промислового електрообладнання.Одної з головних специфікацій реалізації є Пускателі електромагнітні серії ПМЛ.
Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.
Пухнасті ПМЛ 2220 призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обриву однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.
Призначені для дистанційного пуску безпосереднім під'єднанням до мережі та вимкнення трифазних асинхронних електродвигунів із короткозамкнутим ротором. Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.
Структура умовного позначення магнітних пускників серії ПМЛ
ПМЛ X1 X2 X3 X4
X1 ― величина пуска
X2 — тип роботи електродвигуна та наявність теплового реле
1 — без теплового реле нереверсивний
2 — з тепловим реле нереверсивний
3 ― без теплового реле реверсивний
4 — з тепловим реле реверсивний
X3 ― виконання пускчиків за ступенем захисту та наявність кнопок керування й сигнальної лампи
0 ― IP00
1 ― IP54 без кнопок
2 ― IP54 з кнопками
3 ― IP54 з кнопками та сигнальною лампою
4 ― IP40 без кнопок
5 ― IP40 з кнопками
6 ― IP20
X4 ― кодує кількість контактних груп
0-1 замикальний (на 10-25 А), 1з + 1р (на40-63А); 0,1 - 1р (на 10-25А); 2 ― 1з (на 10-25 А та 40-63А); 5 ― 1з (на 10-25 А) — постійний струм; 6 — 1р (на 10-25 А) — постійний струм
X5 ― кодує сейсмостійкість
X6 ― кодує вироблення пускчиків із кріпленням на стандартні рейки
X7 и X8 ― кодують кліматичне виконання
X9 ― кодують виконання за зносостійкістю А, Б і В
Можливі позначення магнітних пускників серії ПМЛ
Величина пускачів залежно від номінального струму:
1 — 10А;
2 — 25А;
3 — 40 А;
4 — 63А.
Призначення та наявність теплового реле:
1 — нереверсивний без теплового реле;
2 — нереверсивний із тепловим реле;
5 — реверсивний пускач без теплового реле з електричним і механічним блокуванням;
6 — реверсивний пускач із тепловим реле з електричним і механічним блокуванням;
7 — пускач зірка-трикутник.
Ступінь захисту та наявність кнопок:
0 — IP00 без кнопок;
1 — IP54 без кнопок;
2 — IP54 з кнопками П+С;
3 — IP54 з кнопками П+С+сигнальна лампа.
Основні технічні параметри
Параметри пускачів | X100 | X110 | X210 | X220 | X230 |
---|---|---|---|---|---|
величина номінального струму А | 10-63 | ||||
виконання та наявність термореле | нереверсивний без термореле | нереверсивний із термореле | |||
ступінь захисту та наявність кнопок | IP00 | IP54 без кнопок | IP54 без кнопок | IP54 с кн. [Пуск] [Стоп] | IP54 с кн. [Пуск] [Стоп] и сигн. лампой |
Габаритні розміри (мм)
Найменування | В, мм | L, мм | Н, мм |
---|---|---|---|
ПМЛ 1100, ПМЛ 1101 | 64 | 78 | 74* |
ПМЛ 1110, ПМЛ 1111 | 103 | 180 | 125 |
ПМЛ 1210, ПМЛ 1220 | 87 | 160 | 116 |
ПМЛ 1501 | 103 | 78 | 78* |
ПМЛ 1611, ПМЛ 1621 | 123 | 280 | 130 |
ПМЛ 2100, ПМЛ 2101 | 76 | 88 | 89* |
ПМЛ 2210, ПМЛ 2220 | 142 | 270 | 136 |
ПМЛ 2230 | 101 | 185 | 142 |
ПМЛ 2501 | 128 | 100 | 149* |
ПМЛ 2611, ПМЛ 2621 | 123 | 280 | 143 |
ПМЛ 3100 | 75 | 127 | 107* |
ПМЛ 3110, ПМЛ 3120 | 164 | 280 | 166 |
ПМЛ 3220. ПМЛ 3230 | 164 | 280 | 166 |
ПМЛ 3500 | 165 | 127 | 137* |
ПМЛ 3610, ПМЛ 3620 | 258 | 309 | 171 |
ПМЛ 4100 | 75 | 127 | 107* |
ПМЛ 4110, ПМЛ 4210 | 164 | 280 | 166 |
ПМЛ 4220, ПМЛ 4230 | 164 | 280 | 166 |
ПМЛ 4500 | 165 | 126 | 137* |
ПМЛ 4610, ПМЛ 4620 | 258 | 309 | 171 |
* — розмір без урахування приставки ПКЛ.
Основні | |
---|---|
Ступінь захисту IP | 54 |
Кнопка "Пуск" | Так |
Кнопка "Стоп" | Так |
Номінальний струм | 25 А |
Тип кріплення | Гвинтове |
Частота струму | 50 Гц |
Максимальна потужність | 11 кВт |
Теплове реле | Так |
Країна виробник | Україна |
Виробник | Етал |
Матеріал корпусу | Пластик |
Тип контактора | Нереверсивний |
Наявність корпусу | Так |
Габаритні розміри | |
Вага | 1.2 г |
- Ціна: 1 500 ₴
- В наявності
1 500 ₴
