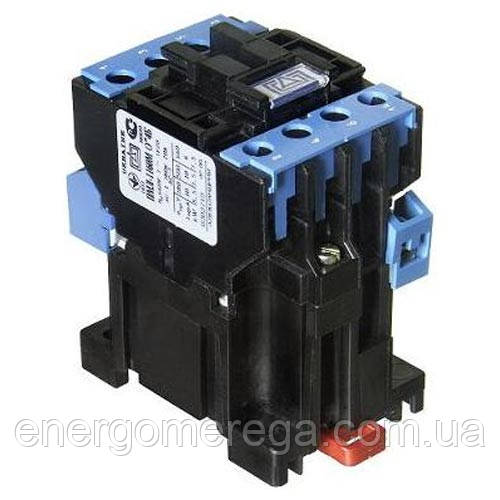

Магнітний пускач ПМЛ 1101

                                                     Магнітні пускачі ПМЛ 1101

Інтернет-магазин "Єнерго Мережа"  реалізує великий асортимент високовольтного та низьковольтного промислового електрообладнання.Одної з головних специфікацій реалізації є  Пускателі електромагнітні  ПМЛ 1101.

Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.

Пускатели ПМЛ 1101 призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

       Призначені для дистанційного пуску безпосереднім під'єднанням до мережі та вимкнення трифазних асинхронних електродвигунів із короткозамкнутим ротором. Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають під час випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.

Структура умовного позначення магнітних пускників серії ПМЛ

ПМЛ     X1 X2 X3 X4

X1 ― величина пуска

X2 — тип роботи електродвигуна та наявність теплового реле

1 — без теплового реле нереверсивний
2 — з тепловим реле нереверсивний
3 — без теплового реле реверсивний
4 — з тепловим реле реверсивний

X3 ― виконання пускчиків за ступенем захисту та наявність кнопок керування й сигнальної лампи

0 ― IP00
1 ― IP54 без кнопок
2 ― IP54 з кнопками
3 ― IP54 з кнопками та сигнальною лампою
4 ― IP40 без кнопок
5 ― IP40 з кнопками
6 ― IP20

X₄ — кодує кількість контактних груп
0-1 замикальний (на 10-25 А), 1з + 1р (на40-63А); 0,1 - 1р (на 10-25А); 2 ― 1з (на 10-25 А і 40-63А); 5 ― 1з (на 10-25 А) — постійний струм; 6 — 1р (на 10-25 А) — постійний струм

X₅ ― кодує сейсмостійкість

X₆ ― кодує вироблення пускників із кріпленням на стандартні рейки

X₇ и X₈ ― кодують кліматичне виконання

X₉ ― кодують виконання за зносостійкістю А, Б і В

Можливі позначення магнітних пускників серії ПМЛ

Величина пускачів залежно від номінального струму:

   1 — 10А;

   2 — 25А;

   3 — 40 А;

   4 — 63А.

Призначення та наявність теплового реле:

   1 — нереверсивний без теплового реле;

   2 — нереверсивний із тепловим реле;

   5 — реверсивний пускач без теплового реле з електричним і механічним блокуванням;

   6 — реверсивний пускач із тепловим реле з електричним і механічним блокуванням;

   7 — пускач зірка-трикутник.

Ступінь захисту та наявність кнопок:

   0 — IP00 без кнопок;

   1 — IP54 без кнопок;

   2 — IP54 з кнопками П+С;

   3 — IP54 з кнопками П+С+сигнальна лампа.

Основні технічні параметри

Габаритні розміри (мм)

* — розмір без урахування приставки ПКЛ.
