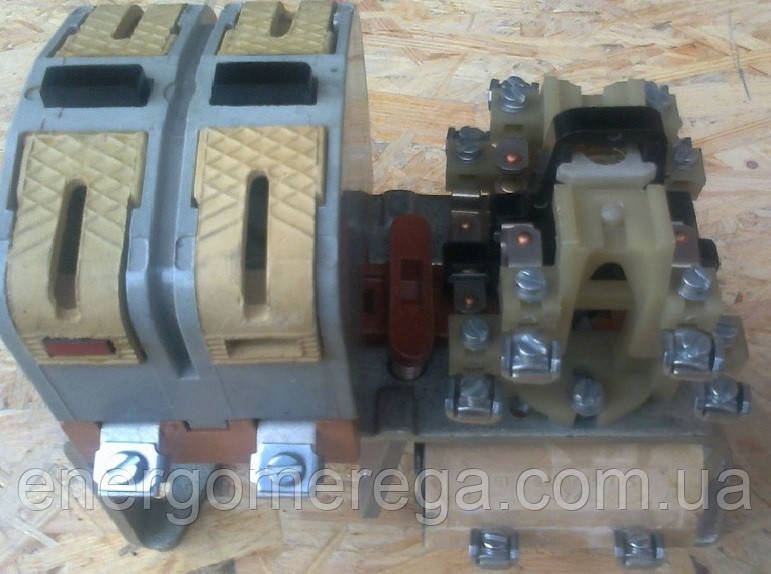

Контактор МК 4-20 160А 24В

Контактор МК 4-20

Контактори електромагнітні серії МК застосовуються на рухомому складі рейкового транспорту, тролейбусів і в загальнопромислових стаціонарних установках. Призначені для комутування силових електричних ланцюгів і ланцюгів керування постійного та змінного струму.

Контактори серії МК призначені для роботи в силових електричних ланцюгах і ланцюгах керування постійного струму за напруги до 220 В постійного струму (крім контакторів МК1-20Д, МКЗ-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постійного струму (контактори МК1-20М) і до 380 В змінного струму 50,60 Гц (контактори МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МКЗ-20Д) загальнопромислових установок, а також для комутування електричних ланцюгів тепловозів і електровозів на напругу 220 В постійного струму.

Контактори МК 4-20, 1-20Д, МКЗ-20Д застосовуються в ліфтових низьковольтних комплектних пристроях керування, МК1-20М для вагонів метрополітену.

Контактори МК1-20, МК2-20, МКЗ-20, МК4-20 можуть застосовуватися під час роботи в силових ланцюгах постійного струму за напруги 440 В як однополюсні апарати, водночас головні контакти мають бути з'єднані послідовно.

Контактори МК1-20, МК1-30, МК2-20, МК2-30 можуть застосовуватися під час роботи в силових ланцюгах змінного струму за напруги 500 В частоти 50 і 60 Гц у разі зниження номінального робочого струму.

Конструкція контактів допоміжного ланцюга допускає перетворення замикальних контактів у розмикаючі та навпаки. Водночас кількість розмикальних контактів має бути не більш ніж 50% від загального числа контактів допоміжного ланцюга.

Два однотипних контактори з головними контактами, що замикають, розташовані поруч, допускають встановлення механічного блокування.

Контактори допускають встановлення як на ізоляційних або металевих заземлених панелях, так і на рейках.
