Контактор КВП 100 100А

Контактор електромагнітний  КВП 100 100А

Інтернет-магазин "Єнерго Мережа" пропонує контактори електромагнітні серії КТПВ.

Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.

          Контактори КВП 100 являють собою електромагнітні апарати, призначені для увімкнення та вимкнення непрямим способом апаратів і машин у силовому електричному ланцюгу навантажувача. Під час подавання відповідної команди з оперативного ланцюга контактори спрацьовують.


         Конструкція контактора клапанного типу:

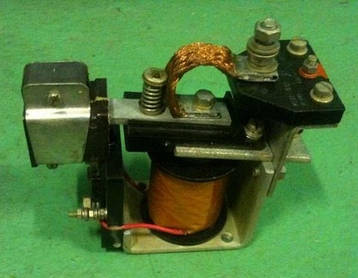

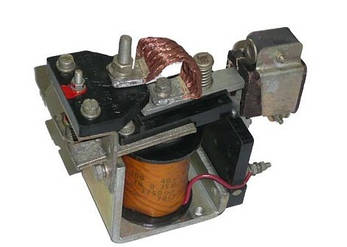

     Контактор КВП 100 складається з якоря, закріпленого на магнітопроводі, на якому змонтовані й усі інші елементи. Робоча котушка одягнена на сердечник, який пов'язаний із магнітопроводом. Рухома контактна система змонтована ізольовано на якорі, а рухомий контакт за допомогою гнучкого мідного дроту з'єднаний із щитком виводів. Гасіння дуги здійснюється в дугогасній камері, що має магнітне продування. Магнітна продувка виробляється за допомогою магнітного дугогасника, що складається з постійного магніту та магнітних полюсів. Запашний пристрій змонтований на щитку виводів. На тому ж щитку змонтований і нерухомий контакт. На щиток виводів виведені також і клеми обмотки робочої котушки. Поворотна пружина змонтована на спеціальному болті.

      Конструкція контактора КВП 100 дає можливість легко та просто проводити вимірювання та будь-яку механічну налаштування параметрів, а також заміну його контактів. Контактор розрахований на роботу впродовж 30 хв і тільки після повного охолодження може бути увімкнений знову в роботу (ПВ 50%). Надійна робота контактора гарантується у разі коливань живильної напруги в межах від 0,85 до 1,1 Va. Нормальними умовами роботи контактора вважаються такі: температура довкілля від -25 до +35 °C, якщо немає агресивних газів і пилу, висота над рівнем моря до 1000 м.
Під'єднувані до контактора дроти мають мати кабельні черевики або наконечники для закріплення їх під виводяться гвинти. Під час приєднання дротів треба дотримуватися полярності, тобто до гвинта зі знаком < < <+> > приєднувати дріт позитивної полярності.
      Під час експлуатації контакторів покриваються кіптявою та подряпинами, тому їх треба піддавати періодичному чищенню від нагару, але без видалення чималого шару самого матеріалу, з якого вони виготовлені.
      Унаслідок зношування контактів контакторів під час експлуатації та періодичного очищення відстань між ними збільшується, і це викликає потребу регулювати їх у такий спосіб, щоб відстань завжди підтримуються рівною 7+/-0,5 мм, яка забезпечує необхідний тиск контактів. Регулювання відстані між контактами відбувається за допомогою переміщення нерухомого контакту через його еліптичний канал, після чого нерухомий контакт знову застопорюється гвинтами.
Хід магнітної системи (змивний за віссю котушки) має бути завжди дорівнює 4,5 мм. Повітряний проміжок регулює болтом і поворотною пружиною, яка має перебувати в натягнутому положенні до 19,5 мм. Рухома система має рухатися плавно, без заїдання.
       Контактори КВП 100 можна вмикати та вимикати під навантаженням тільки за наявності дугогасних камер.
Вимикач стоп-сигналу призначений для увімкнення стоп-сигналу та блокування в системі керування навантажувача. Електрична характеристика така: номінальна напруга 24 В, номінальний струм 4 А.
Вимикач оперативного ланцюга КО призначений для увімкнення двох незалежних оперативних ланцюгів і перемикання сигнальних ланцюгів навантажувача.
