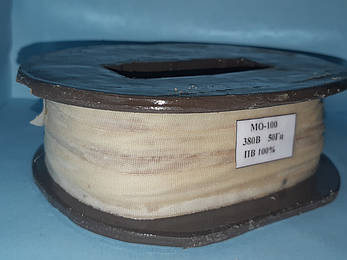

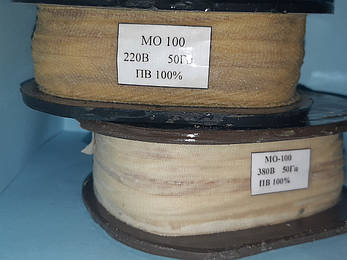

Електромагніт МО 100 ПВ 40%

Електромагніти МО 100 призначені для дистанційного електроприводу пружинних колодкових гальм серії ТК.

Структура умовного позначення МОХХХ Б XXХ:

• МО — умовне позначення серії (магніт однофазний);
• XXХ — виготовлення за діаметром шківа гальма — 100, 200 мм;
• Б — модифікація;
• XXХ — вид кліматичного виконання У2, УХЛ2, Т2

Умови експлуатації

• Температура навколишнього повітря для районів із помірним кліматом від 40 до -45 °C, для районів із холодним кліматом від 40 до -60 °C, для районів із тропічним кліматом від 45 до -10 °C.
• Відносна вологість повітря для районів із помірним і холодним кліматом до 100% за температури 25 °C, для районів із тропічним кліматом до 100% за температури 35 °C.
• Обтискне середовище невдоне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію; вібраційні навантаження в діапазоні 1 — 35 Гц із максимальним прискоренням 0,5 g без багаторазових ударів.

Нормативно-технічний документ (ТУ)

ТУ 16-529.146-93

ТЕХНІЧНІ ДАНІ

Електромагніти МО  виготовляються на напругу 220, 240,380,400, 415, 440 і 500 В для мереж однофазного змінного струму з частотою 50 або 60 Гц, розраховані на роботу в переривно-тривалому (ПВ = 100%) і повторно-краткочасному (ПВ = 40%) режимах.

Електромагніти, що працюють у повторно-кратковчасному режимі, допускають нагрівання до 1000 увімкнень на годину, а в переривчасто-триваличному режимі до 300 увімкнень на годину.

Тривалість циклу роботи для режиму ПВ = 40% не більш ніж 10 хв.

Основні параметри електромагнітних хвиль відповідають цим, зазначеним у таблиці.

Примітки:

Момент електромагнітного випромінювання гарантується за напруги не менш ніж 0,85 номінального та кута повороту не більш зазначеного в таблиці, як у холодному, так і в нагрітому станах електромагнітного стану.

Момент електромагнітного електромагнітного блока не містить моменту, створюваної масою якоря, величина якого вказана для робочого положення електромагнітного (малюнок).

Для електромагнітних електромагнітних систем, розрахованих на частоту струму 60 Гц, значення потужності на 20% більше величини, зазначеної в таблиці.
