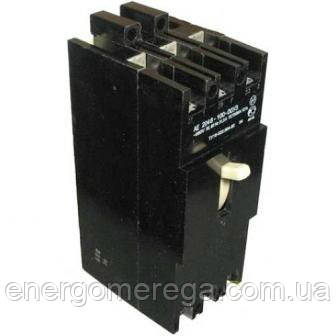

Автоматичний вимикач АЕ2046М 10А-25А

Автоматичний вимикач  АЕ 2046

Интернет-магазин "Energomerega" реалізує автоматичні вимикачі загальнопромислового застосування зі складу в Києві: автоматичні вимикачі серії АЕ 20464. Під час звернення в нашу компанію Ви отримаєте кваліфіковану відповідь на Ваше запитання,будемо раді Вам допомогти у виконанні поставлених завдань.Широкий і якісний асортимент цієї продукції приємно здивують Вас.Вибір автоматичних вимикачів Наш магазин — це оптимальне співвідношення ціни та якості.

Вимикачі автоматичні серії АЕ20 (АЕ2023, АЕ2026, АЕ2043, АЕ2044, АЕ2046) і серії АЕ20М (АЕ2033М, АЕ2036М, АЕ2043М, АЕ2046М, АЕ2043МП, АЕ2046МП, АЕ2049МП, АЕ2053МП, АЕ2056МП, АЕ2053ММ, АЕ2056ММ, АЕ2063, АЕ2066) класифікуються за номінальною напругою, номінальному струму,  наявності вільних контактів, про розчісування, наявності температурної компенсації, ступеня захисту від впливу довкілля та від зіткнення з струмовідними частинами,наявності регулювання втомилки за струмом спрацьовування теплових розчіплювачів, номінальному струму максимальних розчіплювачів, класу зносостійкості, кліматічному виготовленню.

 Автоматичний вимикач АЕ 2046 -  діапазон робочих струмів 0.6 — 63А,кількість полюсів 3

Структура умовного позначення АЕ20 [*][*][*][*][*][*][*][*][*][*][*][*]:

АЕ — вимикач автоматичний;

20 — номер розробки;

[*] — величина вимикача залежно від номінального струму (2 ⁇ 16 А; 325 А; 4 ⁇ 63 А; 5 ⁇ 100 А; 6160 А);

[*] — число полюсів у комбінації з максимальними розчіплювачами струму (3 — триполюсні з електромагнітними максимальними розчіплювачами струму; 4 — однополюсні з електромагнітними та тепловими максимальними розчіплювачами струму; 6 — триполюсні з електромагнітними та тепловими максимальними розчіплювачами струму; 9 — триполюсні з тепловими максимальними розчіплювачами струму);

[*] — наявність букви М — для вимикачів модернізованих (АЕ2030М; АЕ2040М; АЕ2050ММ);

[*] — наявність букви П — для вимикачів із підвищеною граничною й одноразовою комутаційною здатністю (для вимикачів АЕ2040МП, АЕ2050МП);

[*] — наявність вільних контактів (1 – без вільних контактів; 2 — один замикальний вільний контакт; 3 — один розмикальний вільний контакт; 4 — один замикальний і один розмикальний вільні контакти);

[*] — додаткові розчіплювачі (0 — без додаткових розчіплювачів; 2 — незалежний розчіплювач);

[* — температурна компенсація та регулювання номінального струму теплового розчіплювача (Р – регулювання номінального струму теплових розчіплювачів і температурна компенсація; Н — регулювання номінального струму теплових розчіплювачів без температурної компенсації; Б — без регулювання номінального струму теплових розчіплювачів і температурної компенсації для розподільних пунктів (з зменшеними габаритними розмірами); 0 — без регулювання номінального струму теплових розчіплювачів і температурної компенсації);

[*][*] — ступінь захисту (00 – IР00; 20 – IР20, 54 – IР54 (для вимикачів типу АЕ2040М);

[*] — кліматичне виготовлення У, Т категорії розміщення 3 (в оболонці ступеня захисту IР00) за ГОСТ 15150 ⁇ 69, а також вироблення У, Т, УХЛ категорії розміщення 2 (в оболонці ступеня захисту IP54);

[*] — клас зносостійкості (А – перший; Б – второй).

       Технічні дані АЕ20

Номінальний струм максимальних розчіплювачів струму Iн.p для вимикачів, А:

     АЕ2020........................................................................0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16

     АЕ2030М.....................................................................0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25

     АЕ2040; АЕ2040ХХБ ....................................................10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

     АЕ2043М; АЕ2043МП; АЕ2046М; .................................0,6; 0,8; 1; 1,25; 1,6; 2;

     АЕ2046МП...................................................................2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

     АЕ2049М.....................................................................16; 20; 25; 31,5; 40; 50; 63

     АЕ2050МП...................................................................10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100

     АЕ2053ММ; АЕ2056ММ ...............................................80; 100

     АЕ2060........................................................................16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160

Номінальна напруга змінного струму головного ланцюга, В:

    для однополюсних вимикачів....................................До 440, частотою 50, 60 Гц

    для триполюсних вимикачів..................................До 380, частотою 50, 60 і 400 Гц; До 660, частотою 50, 60 Гц

Уставка за струмом спрацьовування електромагнітного розчіплювача, кратна Iном................................................................................................12

Потужність, споживана одним полюсом вимикача з тепловим і електромагнітним розчіплювачем, Вт:

    АЕ2020; АЕ2030М........................................................4

    АЕ2040........................................................................12

    АЕ2040М; АЕ2040МП ..................................................8

Вимикачі АЕ 2043M и АЕ 2046M замінюють вимикачі типів: АП 50, АЕ 2043МП, АЕ 2046МП, АЕ 2043, АЕ 2046, АЕ 2043Б, АЕ 2046Б, АЕ 2053M, АЕ 2056М у разі робочих струмів до 63A
