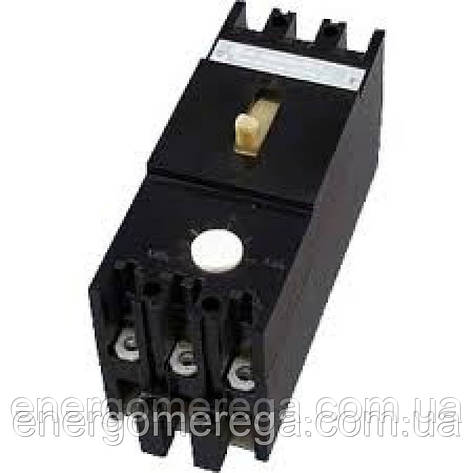

Автоматичний вимикач АЕ 2016 предназначен для захисту електричних ланцюгів від струмів короткого замикання, а вимикачі типу AE2036MM — для захисту від струмів перевантаження та від струмів короткого замикання і для захисту, пуску та зупинки асинхронних електродвигунів із короткозамкнутим ротором і для комутації електричних ланцюгів у нормальному режимі напругою до 380 В змінного струму частоти 50, 60 Гц, а також для оперативних увімкнень і вимкнень зазначених електричних ланцюгів із частотою до 30 включень за годину. Види кліматичних витворів У,Т категорії 3 за ГОСТом 15150. Вимикачі випускаються за ТУ 16-552.148-80 і відповідають ГОСТ P.50030.2 і ГОСТ 30011.2

Автоматичні вимикачі серії АЕ20 і АЕ20М (АЕ20-ХХХХХХХХХ-ХХХХХ)

АЕ20 - позначення серії;

X — позначення номінального струму автоматичного вимикача: 2 - 16 А; 3 - 25 А; 4 - 63 А;  5 - 100 А; 6 - 160 А;

X — кількість полюсів у комбінації з максимальними розчіплювачами струму:

3 — триполюсний, електромагнітний;
4 — однополюсний, електромагнітний і тепловий;
6 — триполюсний, електромагнітний і тепловий;
9 — триполюсний, тепловий;

X — виготовлення автоматичного вимикача:

М- модернізоване;
порожній — немодернізований;

X — виконання за значенням комутаційної здатності:

П - з підвищеною граничною й одноразовою граничною комутаційними здібностями;
порожниста — без додаткового збільшення граничної й одноразової граничної комутаційних здібностей;

X — наявність вільних контактів: 1 — без вільних контактів; 2 - 1p; 3 - 1 р; 4 - 1 p, 1 р;

X — наявність додаткових розчіплювачів:

0 — без додаткових розчіплювачів;
2 — незалежний розчіплювач;

X - температурна компенсація та регулювання номінального струму максимального теплового розчіплювача:

Р — температурна компенсація та регулювання номінального струму теплових розчіплювачів;
Н — регулювання номінального струму теплових розчіплювачів без температурної компенсації;
Б — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації для розподільних пунктів (з зменшеними габаритними розмірами);
0 — без регулювання номінального струму теплових розчіплювачів і без температурної компенсації;

XX — ступінь захисту: 00-IPOO; 20-IP20; 54-IP54;

XX — кліматичне виконання й категорія розміщення: (У; Т) и (3); (У; Т; УХЛ) и (2);

X — клас зносостійкості автоматичного вимикача: А — перший; Б — другий.

Технічні характеристики
