Пускач магнітний ПМО 214

  Пускач електромагнітний ПМО 214

Інтернет-магазин "Єнерго Мережа" реалізує пускачі магнітні ПМО .

Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.

     Пускателі електромагнітні ПМО 214  призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

         Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають під час випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.

Пускатели ПМЕ  випускаються в таких виробленнях:
відкрите без теплового реле;
відкрите з тепловим реле;
закрито без теплового реле;
закрито з тепловим реле.

Струм теплового реле пуска відповідає номінальному струму пускача.

           Контакти пускників ПМЕ мають прямоходову рухому систему. У пластмасовому корпусі закріплений Ш-подібний магнітопровід електромагнітного, на якому розміщена котушка, намотана на пластмасовому каркасі. Рухома система складається з якоря електромагнітного, з'єднаного механічно з пластмасовою траверсою. У верхній частині траверси закріплені рухомі контакти та пружини, що створюють контактне натискання. Магнітопровід електромагнітного електромагнітного блока виготовлений так, що його можна легко знімати. У пазах крайніх стрижнів електромагнітна розміщена короткозамкнуті витки.

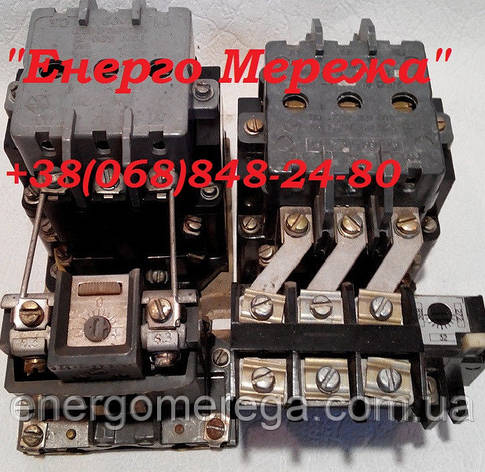

            У реверсивному виготовленні два пускачі монтуються на металевій панелі. Їхні рухомі системи з'єднуються один з одним за допомогою механічного блокування, що перешкоджає одночасному вмиканню.

            У виконанні пуска ПМЕ з тепловим захистом встановлене теплове реле. Воно має біметалеві контакти, що вигинаються під час нагрівання, викликаного проходженням струму в силовому ланцюзі. За певного струму відбувається розмиття контактів теплового реле, що входять до ланцюга котушки електромагнітного, і вимкнення пуска.
Структура умовного позначення

ПМЕ – ХХХ ХХ

ПМЕ — серія пускників магнітних;

X — величина пуска в залежності від номінального струму:
0 – 4,0А
1 – 10А
2 – 25А

X — виконання за ступенем захисту та поєднання контактів допоміжного ланцюга:
1 – IP00; 1 «3 ⁇
2 – IP30; 1 «3 ⁇
3 – IP54; 1 «3 ⁇

X — виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
1 — нереверсивні, без реле
2 — нереверсивні, з реле
3 — реверсивні, без реле
4 — реверсивні, з реле

X — кліматичне виконання (У, УХЛ) та категорія розміщення (3,4);

X — виготовлення зі зносостійкості (А, Б, В).
