Пускач магнітний ПМО 213
Пускач електромагнітний ПМО 213
Інтернет-магазин "Єнерго Мережа" реалізує пускачі магнітні ПМО .
Вибір продукції нашої компанії — це оптимальне співвідношення ціни та якості.
Пускателі електромагнітні ПМЕ (ПМЕ 213, МО 211, МО 212, МО 111, МО 112, МО 112, МО 114, МО 224, МО 223, ПМЕ 222) призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінної напруги 660 В частоти 50 і 60 Гц. За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз. Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.
Додаткові функції: реверсування, за наявності теплових реле — захист двигунів від перевантажень неприпустимої тривалості, зокрема тих, що виникають у разі випадання однієї з фаз, зміна схеми увімкнення обмоток Y/A.
Пускатели випускаються в таких виробленнях:
відкрите без теплового реле;
відкрите з тепловим реле;
закрито без теплового реле;
закрито з тепловим реле.
Струм теплового реле пуска відповідає номінальному струму пускача.
Контакти пускників ПМЕ мають прямоходову рухому систему. У пластмасовому корпусі закріплений Ш-подібний магнітопровід електромагнітного, на якому розміщена котушка, намотана на пластмасовому каркасі. Рухома система складається з якоря електромагнітного, з'єднаного механічно з пластмасовою траверсою. У верхній частині траверси закріплені рухомі контакти та пружини, що створюють контактне натискання. Магнітопровід електромагнітного електромагнітного блока виготовлений так, що його можна легко знімати. У пазах крайніх стрижнів електромагнітна розміщена короткозамкнуті витки.

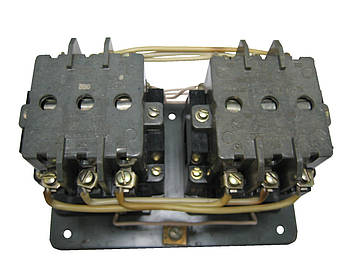

У реверсивному виготовленні два пускачі монтуються на металевій панелі. Їхні рухомі системи з'єднуються один з одним за допомогою механічного блокування, що перешкоджає одночасному вмиканню.
У виконанні пуска ПМЕ з тепловим захистом встановлене теплове реле. Воно має біметалеві контакти, що вигинаються під час нагрівання, викликаного проходженням струму в силовому ланцюзі. За певного струму відбувається розмиття контактів теплового реле, що входять до ланцюга котушки електромагнітного, і вимкнення пуска.
Структура умовного позначення
ПМЕ – ХХХ ХХ
ПМЕ — серія пускників магнітних;
X — величина пуска в залежності від номінального струму:
0 – 4,0А
1 – 10А
2 – 25А
X — виконання за ступенем захисту та поєднання контактів допоміжного ланцюга:
1 – IP00; 1 «3 ⁇
2 – IP30; 1 «3 ⁇
3 – IP54; 1 «3 ⁇
X — виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
1 — нереверсивні, без реле
2 — нереверсивні, з реле
3 — реверсивні, без реле
4 — реверсивні, з реле
X — кліматичне виконання (У, УХЛ) та категорія розміщення (3,4);
X — виготовлення зі зносостійкості (А, Б, В).
Основні технічні параметри
Велі-чина |
Тип під час виконання |
Реле теплове
|
Ном. струм під час защі-щемого зістар-нію, А
|
Предель-на потужність двигуна у разі заряджання-нії 380 В, КВт
|
||
відкритим
|
защіпного
|
пиловодно-защі-щевому
|
||||
1
|
ПМЕ-111
ПМЕ-112 |
ПМЕ-121
ПМЕ-122 |
ПМО-131
ПМЕ-132 |
Немає
ТРН-8 |
10
|
4
|
2
|
ПМЕ-211
ПМЕ-212 |
ПМЕ-221
ПМЕ-222 |
ПМО-231
ПМЕ-232 |
Немає
ТРН-25 |
25
|
10
|
Основні | |
---|---|
Ступінь захисту IP | 20 |
Тип блокування | Механічна |
Теплове реле | Ні |
Номінальний струм | 25 А |
Номінальна напруга котушки | 220 В |
Частота струму | 50 Гц |
Номінальна робоча напруга | 380 В |
Тип контактора | Реверсивний |
Кількість полюсів | 3 шт. |
Стан | Вживані |
- Ціна: 2 100 ₴
- В наявності
2 100 ₴
